OKM Gepard GPR 3D

Descripción

El Gepard GPR es un radar de penetración terrestre muy flexible y potente para la detección de objetos subterráneos como tuberías, cavidades, cables, conductos, túneles, búnkeres y cimientos.

El georradar Gepard utiliza un sistema de transmisión omnidireccional sin blindaje para alcanzar profundidades máximas de hasta 40 metros (131 pies) . Esta unidad, ágil y compacta, puede ser operada fácilmente por un solo usuario a través de una tableta Android.

Características especiales

• Flexible y potente: Radar de penetración terrestre que utiliza un sistema de transmisión omnidireccional sin blindaje para alcanzar profundidades máximas
• Profundidad de detección: Con esta tecnología los clientes encontraron objetos hasta 40 m (132 pies) de profundidad
• Casos de uso: Arqueología, ingeniería geotécnica, búsqueda de tesoros.
• Modos de funcionamiento: Escaneo terrestre, transmisión en vivo
• Objetos detectables: Objetos subterráneos como tuberías, cavidades, cables, conductos, túneles, búnkeres y cimientos.

---

Casos de uso

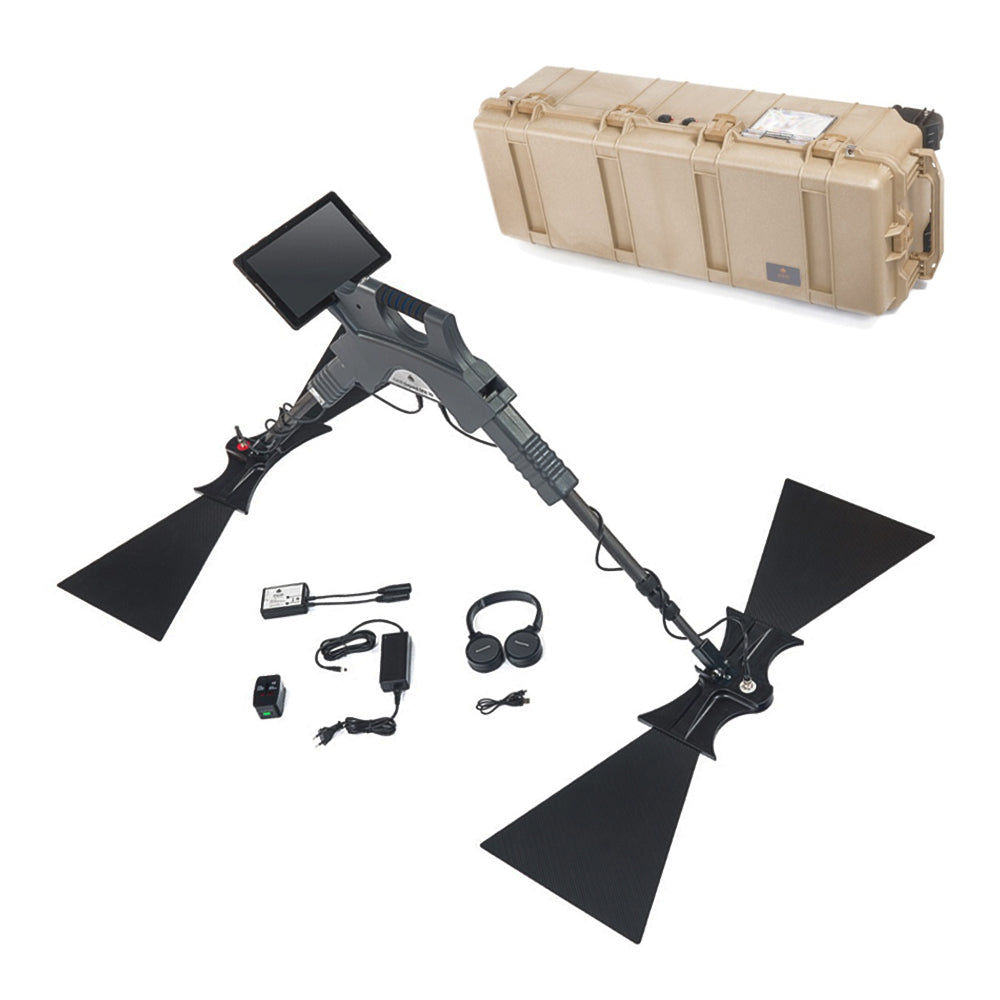

Incluye:

• 1x Unidad de control
• 1x tableta Android
• 2x Eje telescópico
• 1x Antena de transmisión para Gepard GPR 3D
• 1x Antena receptora para Gepard GPR 3D
• 1 unidad flash USB con OKM Visualizer 3D Studio Professional Edition
• 1x Auriculares Bluetooth incluye cable de carga
• 1x Cargador con cable de carga
• 1x Juego de adaptadores de viaje
• 1x Funda protectora resistente al agua y a los golpes
• 1x Guía de inicio rápido
• Cuaderno de Windows preconfigurado OPCIONAL

• Bono : Capacitación gratuita de una hora sobre el software OKM 3D y 1 paquete de energía OKM
• Garantía limitada de 2 años


(El alcance de suministro real está sujeto a desarrollos técnicos o configuraciones de modelos específicos y puede diferir de los componentes representados).

Más detalles

El RADAR (Radio Detection and Ranging) del Gepard GPR 3D envía una señal al suelo y espera el reflejo o eco de la señal para detectar anomalías del subsuelo.

Objetos y estructuras detectables

• Muros subterráneos, sótanos y refuerzos de hormigón
• cavidades ocultas, tumbas y sepulcros
• nivel del agua y ríos subterráneos y acuíferos
• Tuberías, conductos y arneses de cables enterrados
• pozos, galerías, zanjas y excavaciones rellenadas
• fosas sépticas, cajas de distribución y tuberías de drenaje
• túneles secretos, búnkeres y refugios
• cofres del tesoro enterrados, estatuas y escondites

Optimización de los estudios de terreno

El georradar Gepard utiliza un rango de frecuencia de transmisión múltiple, desde 60 MHz hasta 300 MHz, mediante antenas telescópicas ajustables. Además, admite numerosos ajustes automáticos para optimizar sus estudios terrestres en tipos de suelo específicos, lo que facilita enormemente su manejo. Simplemente configure la resolución de profundidad y comience a realizar estudios.

Análisis de datos de medición con la aplicación de Android

Los datos medidos por el georradar se transfieren inmediatamente a la tableta Android. El software Android recibe los datos vía wifi y los muestra directamente en la pantalla.

El software ofrece la opción de integrar una señal GPS o Google Maps, filtrar automáticamente e introducir notas para recordar posteriormente detalles específicos del escaneo. Además, el filtrado automático mejora los resultados del escaneo y facilita la localización de objetos y estructuras ocultas. Gracias al GPS integrado, todas las posiciones del escaneo se pueden almacenar junto con los datos.

Análisis de escaneo GPR en Visualizer 3D Studio

Las nuevas vistas de renderizado del software 3D Visualizer 3D Studio de OKM permiten visualizar estructuras detectadas para realizar análisis más detallados.

Al abrir una medición GPR, la barra de herramientas principal incluirá un botón adicional. Aquí puede cambiar entre la vista de renderizado 2D y 3D.

Mejore la imagen escaneada, por ejemplo, seleccionando uno de los tipos de suelo OKM GPR recientemente agregados (barra lateral derecha) y configurando la visualización (barra lateral derecha), por ejemplo, seleccione Suavizado.

En el menú Visualización (barra lateral derecha), puede cambiar el Umbral para regular la cantidad de valores de escaneo ocultos/visibles y los colores correspondientes para la vista de renderizado volumétrico.

Esto le ayudará a centrarse en los objetivos más significativos de la imagen escaneada.

Presupuesto

Unidad de control

Dimensiones (alto x ancho x profundidad)	450 x 260 x 130 mm
Peso	Aprox. 1,6 kg
Voltaje de entrada (máx.)	8,4 V CC / 1,0 A
Temperatura de funcionamiento	–20°C a 55°C
Temperatura de almacenamiento	–25°C a 60°C
Impermeable	No
Tiempo de funcionamiento	Aprox. 4 horas
Humedad del aire	5% – 70%
Comentario	Acústico, Visual
Tipo de protección	IP 20
Tecnología de transmisión de datos	Wi-Fi, 2,4 GHz
Rango de frecuencia de transmisión	60 – 300 MHz
Ajustes de tiempo y muestreo	4 niveles
Mediciones de ciclo completo	9 por segundo

Eje telescópico

Dimensiones (alto x ancho x profundidad)	70 x 60 x 590–1630 mm
Peso	0,80 kilogramos
Temperatura de funcionamiento	–20°C a 55°C
Temperatura de almacenamiento	–25°C a 60°C
Impermeable	No
Humedad del aire	5% – 70%
Tipo de protección	IP 20
Batería interna	7,26 V / 2600 mAh

Antena triangular (sin blindaje)

Dimensiones (alto x ancho x profundidad)	1010 x 330 x 50 mm
Peso	1,50 kilogramos
Temperatura de funcionamiento	–20°C a 55°C
Temperatura de almacenamiento	–25°C a 60°C
Impermeable	No
Humedad del aire	5% – 70%
Tipo de protección	IP 20

Los datos técnicos son valores promedio. Pueden presentarse ligeras desviaciones durante el funcionamiento.
